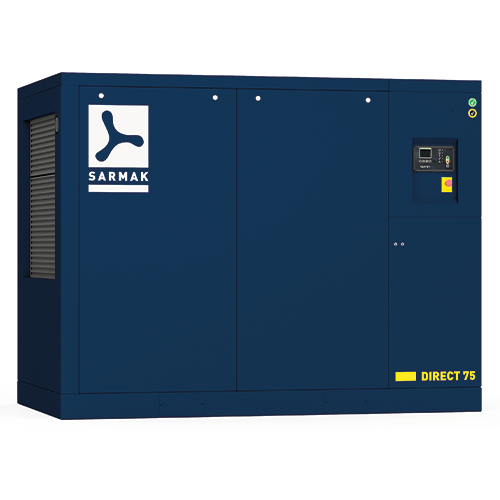

DIRECT 11-110 _
(11 kW - 110 kW)
ÜRÜNLER
Blog
-
Kayış-Kasnak Sistemi Nedir?Kayış-Kasnak sistemi, elektrik motorunda elde...
-
Direkt Akuple Sistemi Nedir?Kompresörlerde kullanılan ‘direkt akuple sistemi’;...
SİZİ ARAYALIM
“DIRECT 11 - 110 serisi” verimli ve servis-dostu çözümler sunar. Küçük ve orta ölçekli işletmeler için idealdir. Endüstrinin her alanında kullanılabilir. Kullanıma hazır tek ünite şeklinde teslim edilmektedir.
ANA MOTOR VE TAHRİK SİSTEMİ
• Güncel IE sınıfı verimli, IP55/F, PTC korumalı Elektrik Motoru
• DIRECT versiyonlarda Yıldız-Üçgen (Kontaktörlü) Çalışma Modu (Standart)
• DIRECT-ST versiyonlarında Softstarter Çalışma Modu (Opsiyonel)
• Direkt Akuple Sistemi
• Demonte sırasında servis kolaylığı sağlayan, 6 kata kadar daha uzun ömürlü, patentli teknolojiye sahip, doğal kauçuklu elastik parçalı kaplin.
VİDA BLOĞU VE BAĞLANTISI
• Her kompresör modelinin kapasitesine özel seçilmiş Avrupa menşeili verimli vida bloğu
• Güvenli alanda seçilmiş optimum devir ile düşük tork ihtiyacı
• Optimum kapasite & minimum şaft gücü
• 16 barg basınca dayanıklı tasarım
• Kaliteli ve yeni nesil rulman seçimiyle uzun ömürlü konstrüksiyon
• Vida bloğunun orijinal çıkış çapında bağlantı (basınç kayıpsız)
• Orijinal kaplin kullanılarak minimum dirsekli boru aracılığıyla hava/yağ separatörüne bağlantı
KUMANDA PANOSU
• Panonun içeriği: yıldız-üçgen kontaktör takımı, fan kontaktör takımı, motor koruma şalteri & sigortası, kontrol trafosu (24V), acil durum stop şalteri, açma/kapama düğmesi, kontrol panosu (CPU), LED dijital monitör
ELEKTRONİK KONTROL/KUMANDA SİSTEMİ
• Çalışma durumu, Stop durumu, Toplam ve yükte çalışma zamanı, basınç regülasyonu, şebeke basınç ve vida sıcaklık ölçümleri, alarm durumlarında koruma fonksiyonları ve daha birçok parametre kontrolü sunan mikroişlemci kontrollü elektronik kumanda kartı
• Enerji tasarrufu sağlayan otomatik çalışma modu
• Text olarak mesaj görüntüleme özelliği
• 24 dile kadar seçenek
• 3.2” renkli grafik LED aydınlatmalı ekran
• 8 kompresöre kadar eş yaşlandırma seçeneği
• 10 farklı kullanıcıya kadar özel tanımlama
• Parametrelere şifre ile erişim
• 4 adet programlanabilir röleler
• Entegre Ana Motor & Fan motoru akım koruması
• Faz gerilimlerinin ortalama değerinin gösterimi
• 8 adet bakım süresi programlama
• 50 arızanın gerçek zamanlı kaydı
• Tüm SCADA uygulamaları ile uyumlu, parametre erişimi, okuma, yazma kabiliyeti
• RS485, Airbus, ModbusRTU haberleşme protokolleri
• Çoklu kompresör otomasyon (enerji algoritması vs) sistemleri ile uyumluluk (DCO, P4, SX, XC)
• Endüstri 4.0 / IOT’ye hazır konfigurasyon
• Kompresör modeline göre uzaktan kontrol/kumanda edebilme kabiliyeti (opsiyonel)
• 2014/35/EU ve 2014/30/EU: Avrupa EMC ve LVD direktiflerine tam uyumlu.
• Dayanıklı ABS plastic muhafaza
SOĞUTMA SİSTEMİ
• Geniş Hacimli ve en zor şartlara uyumlu Hava Radyatörü (Kurutucuya minimum yük)
• Geniş Hacimli ve Dayanıklı Yağ Radyatörü (Optimum sıcaklık farkı)
• Ünite içine yerleştirilmiş 2 adet entegre-motorlu, sessiz aksiyel fanlar
• Kaliteli ve uzun ömürlü kompresör yağı
• Basınçlı çıkış havasında düşük yağ buharı miktarı ≤ 3 ppm
• Opsiyonel ‘Isı Geri Kazanım Modülü’ entegrasyonu
SEPARATÖR SİSTEMİ
• TÜV-SÜD/Almanya onaylı, dikey poziyonlu, özgün tasarım ve imalat Separatör Tankı
• Servis kolaylığı sağlayan daldırma tip Hava/Yağ Separatör filtre elemanı
ÜRÜNDEKİ DİĞER BİLEŞENLER
• Hava emiş filtresi, Emiş regülatörü/valfi, emniyet valfi, min. basınç çekvalfi, fabrika dolumu yağ, ses ve vibrasyon izolasyonlu kanopi, şase
| Model | Maksimum Çalışma Basıncı | Serbest Hava Birimi | Nominal Motor Gücü |
1 m'den ses seviyesi (dBA) |
Basınçlı Hava Bağlantısı | Boyutlar |
Toplam Ağırlık (kg) |
|||||
| (bar g) | (psi g) | (m3/dak) |
(cfm) | (kW) | (HP) |
Uzunluk (mm) |
Genişlik (mm) |
Yükseklik (mm) |
||||
| DIRECT 11 | 7.5 | 108.7 | 1.70 | 60.0 | 11 | 15 | 67 |
3/4" |
1.205 |
910 |
1.330 |
385 |
| DIRECT 15 | 7.5 |
108.7 |
2.20 | 77.7 | 15 | 20 | 68 | 3/4" |
1.255 |
910 |
1.330 |
390 |
| 10 | 145.0 | 1.75 | 61.8 | 15 | 20 | 68 |
3/4" |
1.255 |
910 | 1.330 |
390 | |
| DIRECT 18 | 10 | 145.0 | 2.52 | 88.9 | 18.5 | 25 | 69 |
1" | 1.255 |
910 | 1.365 |
395 |
| DIRECT 22 | 7.5 | 108.7 |
3.65 | 128.8 | 22 | 30 | 69 |
1" | 1.430 |
910 |
1.365 |
410 |
| 10 | 145.0 | 3.00 | 105.9 | 22 | 30 | 69 |
1" | 1.430 |
910 |
1.365 |
410 |
|
| 13 | 188.5 | 2.57 | 90.7 | 22 | 30 | 69 |
1" |
1.430 |
910 |
1.365 |
410 |
|
| DIRECT 30 | 7.5 | 108.7 | 5.23 | 184.6 | 30 | 40 | 69 |
1 1/2" |
1.555 |
1.010 |
1.600 |
510 |
| 10 | 145.0 | 4.25 | 150.0 | 30 | 40 | 69 |
1 1/2" | 1.555 |
1.010 |
1.600 |
510 |
|
| DIRECT 37 | 7.5 | 108.7 | 6.00 | 211.8 | 37 | 50 | 70 |
1 1/2" |
1.555 |
1.010 |
1.600 |
760 |
| 10 | 145.0 | 5.20 | 183.6 | 37 | 50 | 70 |
1 1/2" |
1.555 |
1.010 |
1.600 |
760 |
|
| 13 | 188.5 | 4.00 | 141.2 | 37 | 50 | 70 | 1 1/2" |
1.555 |
1.010 |
1.600 |
760 |
|
| DIRECT 45 | 7.5 | 108.7 | 7.45 | 263.0 | 45 | 60 | 72 |
2" |
1.805 |
1.160 |
1.750 |
1.340 |
| 10 | 145.0 | 6,39 | 225.6 | 45 | 60 | 72 |
2" |
1.805 |
1.160 |
1.750 |
1.340 |
|
| DIRECT 55M | 7.5 | 108.7 | 8,75 | 309.0 | 55 | 75 | 73 |
2" |
1.805 |
1.160 |
1.750 |
1.390 |
| DIRECT 55 | 7.5 | 108.7 | 8.95 | 316.0 | 55 | 75 | 73 |
2" |
1.805 |
1.160 |
1.750 |
1.390 |
| 10 | 145.0 | 7,71 | 272.2 | 55 | 75 | 73 |
2" |
1.805 |
1.160 |
1.750 |
1.390 |
|
| 13 | 188.5 | 6,45 | 227.7 | 55 | 75 | 73 |
2" |
1.805 |
1.160 |
1.750 |
1.390 |
|
| DIRECT 75 | 7.5 | 108.7 | 11.50 | 406.1 | 75 | 100 | 75 |
2" |
2.205 |
1.350 |
1.860 |
1.600 |
| 10 | 145.0 | 10.25 | 361.9 | 75 | 100 | 75 |
2" |
2.205 |
1.350 |
1.860 |
1.600 |
|
| 13 | 188.5 | 9.04 | 319.2 | 75 | 100 | 75 |
2" |
2.205 |
1.350 |
1.860 |
1.600 |
|
| DIRECT 75L | 7.5 | 108.7 | 12.50 | 441.4 | 75 | 100 | 75 |
2" |
2.205 |
1.350 |
1.860 |
1.750 |
| 10 | 145.0 | 10.94 | 368.3 | 75 |
100 |
75 |
2" |
2.205 |
1.350 |
1.860 |
1.750 |
|
| 13 | 188.5 | 9.40 | 331.9 | 75 | 100 | 75 | 2" |
2.205 |
1.350 |
1.860 |
1.750 |
|
| DIRECT 90 | 7.5 | 108.7 |
15.10 | 533.2 | 90 | 125 | 76 |
2" |
2.205 |
1.350 |
1.860 |
2.040 |
| 10 | 145.0 | 13.20 | 466.2 | 90 | 125 | 76 |
2" |
2.205 |
1.350 |
1.860 |
2.040 | |
| 13 |
188.5 |
11.10 | 392.0 | 90 | 125 | 76 |
2" |
2.205 |
1.350 |
1.860 |
2.040 |
|
| DIRECT 110 | 7.5 | 108.7 | 19.20 | 678.0 | 110 | 150 | 77 |
3" |
2.905 |
1.760 |
1.860 |
2.640 |
| 10 | 145.0 | 16.75 | 591.5 | 110 | 150 | 77 |
3" | 2.905 |
1.760 |
1.860 |
2.640 |
|
| 13 | 188.5 |
14.25 | 503.2 | 110 | 150 | 77 | 3" |
2.905 |
1.760 |
1.860 |
2.640 |
|
