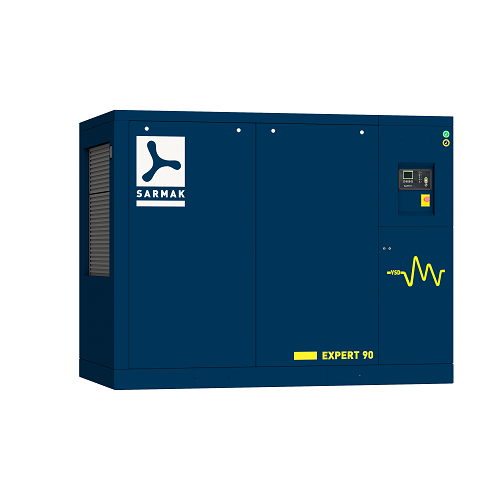

EXPERT 11-110 _

SİZİ ARAYALIM

“EXPERT 11 - 110 serisi” son derece verimli, uzun ömürlü kompresör bileşenleri ve ünite sistemiyle servis-dostu çözümler sunar. Entegre invertörü sayesinde enerji tasarrufu sağlamak isteyen küçük ve orta ölçekli işletmeler için idealdir. Endüstrinin her alanında kullanılabilir. Kullanıma hazır tek ünite şeklinde teslim edilmektedir.

ANA MOTOR VE TAHRİK SİSTEMİ

• Güncel IE sınıfı verimli, IP55/F, PTC korumalı Elektrik Motoru

• Motor sargısında ekstra PT100 koruması

• 1:1 Direkt Akuple Sistemi

• Demonte sırasında servis kolaylığı sağlayan, 6 kata kadar daha uzun ömürlü, patentli teknolojiye sahip, doğal kauçuklu elastik parçalı kaplin.

İNVERTÖR (FREKANS KONVERTÖRÜ) MODÜLÜ

• Değişken Devirli / Devir Ayarlı Çalışma Modu

• Enerji tasarrufu sağlayan sabit çıkış basıncında çalışma özelliği

• Kompresörü pik demoraj akımlarından koruma özelliği

• Yumuşak kalkış sebebiyle kompresör komponentleri koruması

• Değişken basınçlı hava ihtiyaçlarına hızlı cevap vererek verimli çalışma

• İnvertör ekranından Motor PT100 sıcaklığını kontrol ve izleme özelliği

• EXPERT-E versiyonlarında Dual-İnvertör sistemi (ana motor ve fan için ayrı kontrol algoritmaları)

• EXPERT-E versiyonlarında 7-13 bar arası otomatik basınç ayarlama kabiliyeti

VİDA BLOĞU VE BAĞLANTISI

• Her kompresör modelinin kapasitesine özel seçilmiş Avrupa menşeili verimli vida bloğu

• Motorun güvenli devir aralığına göre seçilmiş optimum minimum-maksimum devir aralığı

• Optimum kapasite & minimum şaft gücü

• 16 barg basınca dayanıklı tasarım

• Kaliteli ve yeni nesil rulman seçimiyle uzun ömürlü konstrüksiyon

• Vida bloğunun orijinal çıkış çapında bağlantı (basınç kayıpsız)

• Orijinal kaplin kullanılarak minimum dirsekli boru aracılığıyla hava/yağ separatörüne bağlantı

KUMANDA PANOSU

• Panonun içeriği: invertör takımı, fan kontaktör takımı, motor koruma şalteri & sigortası, kontrol trafosu (24V), acil durum stop şalteri, açma/kapama düğmesi, kontrol panosu (CPU), LED dijital monitör

ELEKTRONİK KONTROL/KUMANDA SİSTEMİ

• Çalışma durumu, Stop durumu, Toplam ve yükte çalışma zamanı, basınç regülasyonu, şebeke basınç ve vida sıcaklık ölçümleri, alarm durumlarında koruma fonksiyonları ve daha birçok parametre kontrolü sunan mikroişlemci kontrollü elektronik kumanda kartı

• Enerji tasarrufu sağlayan otomatik çalışma modu

• Text olarak mesaj görüntüleme özelliği

• 24 dile kadar seçenek

• 3.2” renkli grafik LED aydınlatmalı ekran

• 8 kompresöre kadar eş yaşlandırma seçeneği

• 10 farklı kullanıcıya kadar özel tanımlama

• Parametrelere şifre ile erişim

• 4 adet programlanabilir röleler

• Entegre Ana Motor & Fan motoru akım koruması

• Faz gerilimlerinin ortalama değerinin gösterimi

• 8 adet bakım süresi programlama

• 50 arızanın gerçek zamanlı kaydı

• Tüm SCADA uygulamaları ile uyumlu, parametre erişimi, okuma, yazma kabiliyeti

• RS485, Airbus, ModbusRTU haberleşme protokolleri

• Çoklu kompresör otomasyon (enerji algoritması vs) sistemleri ile uyumluluk (DCO, P4, SX, XC)

• Endüstri 4.0 / IOT’ye hazır konfigurasyon

• Kompresör modeline göre uzaktan kontrol/kumanda edebilme kabiliyeti (opsiyonel)

• 2014/35/EU ve 2014/30/EU: Avrupa EMC ve LVD direktiflerine tam uyumlu.

• Dayanıklı ABS plastic muhafaza

• EXPERT-E versiyonlarında dokunmatik ekran

SOĞUTMA SİSTEMİ

• Geniş Hacimli ve en zor şartlara uyumlu Hava Radyatörü (Kurutucuya minimum yük)

• Geniş Hacimli ve Dayanıklı Yağ Radyatörü (Optimum sıcaklık farkı)

• Ünite içine yerleştirilmiş 2 adet entegre-motorlu, sessiz aksiyel fanlar

• Kaliteli ve uzun ömürlü kompresör yağı

• Basınçlı çıkış havasında düşük yağ buharı miktarı ≤ 3 ppm

• Opsiyonel ‘Isı Geri Kazanım Modülü’ entegrasyonu

SEPARATÖR SİSTEMİ

• TÜV-SÜD/Almanya onaylı, dikey poziyonlu, özgün tasarım ve imalat Separatör Tankı

• Servis kolaylığı sağlayan daldırma tip Hava/Yağ Separatör filtre elemanı

ÜRÜNDEKİ DİĞER BİLEŞENLER

• Hava emiş filtresi, Emiş regülatörü/valfi, emniyet valfi, min. basınç çekvalfi, fabrika dolumu yağ, ses ve vibrasyon izolasyonlu kanopi, şase

Kaydır


Model Maksimum Çalışma Basıncı Serbest Hava Birimi
Nominal Motor Gücü
1 m'den ses seviyesi (dBA)
 Basınçlı Hava Bağlantısı Boyutlar Toplam Ağırlık
(kg)
(bar g) (psi g) Minimum
 Maksimum (kW) (HP) Uzunluk
(mm) 		Genişlik
(mm) 		Yükseklik
(mm)
(m3/min) (cfm) (m3/min) (cfm)
EXPERT 11 7.5 108.7 0.63 22.2 1.70 60.0 11 15 67
 3/4"
 1.205
 910
 1.330
 385
EXPERT 15 7.5
 108.7
 0.67 23.6 2.20 77.7 15 20 68 3/4"
 1.255
 910
 1.330
 390
10 145.0 0.70 24.7 1.75 61.8
 15 20 68
 3/4"
 1.255
 910 1.330
 390
EXPERT 18 7.5 108.7 1.15 40.6 3.15 111.2 18,5 25 69
 1" 1.255
 910 1.365
 490
10 145.0 1.09 38.4 2.52 88.9
 18,5 25
 69
 1" 1.255
 910
 1.365
 490
13 188.5 1.10 38.8 1.93 68.1
 18,5 25 69
 1" 1.255
 910
 1.365
 490
EXPERT 22 7.5 108.7
 1.33 46.9 3.65 128.8
 22 30
 69
 1" 1.255
 910
 1.365
 510
10 145.0 1.35 47.6 3.00 105.9
 22 30 69
 1" 1.255
 910
 1.365
 510
13 188.5 1.40 49.4 2.57 90.7 22 30 69
 1"
 1.255
 910
 1.365
 510
15 215,5 1 35,31 2,1 74,16 22 30 69
 1"
 1.255
 910
 1.365
 510
EXPERT 30 7.5 108.7 1.61 56.8 5.23 184.6
 30 40 70 1 1/2"
 1.555
 1.010
 1.600
 585
10 145.0 1.55 54.7 4.25 150.0 30 40 70 1 1/2" 1.555
 1.010
 1.600
 585
13 188.5 1.42 50.1 3.60 127.1 30 40 70 1 1/2"
 1.555
 1.010
 1.600
 585
15 215,5 1,5 52,97 2,6 91,81 30 40 70 1 1/2"
 1.555
 1.010
 1.600
 585
EXPERT 37 7.5 108.7 2.10 74.1 6.00 211.8 37 50 70
 1 1/2"
 1.555
 1.010
 1.600
 800
10 145.0 2.00 70.6 5.20 183.6
 37 50 70
 1 1/2"
 1.555
 1.010
 1.600
 800
13 188.5 1.88 66.3 4.00 141.2 37 50 70
 1 1/2"
 1.555
 1.010
 1.600
 800
15 215,5 2,4 84,75 3,75 132,43 37 50 70
 1 1/2"
 1.555
 1.010
 1.600
 800
EXPERT 45S 7.5 108.7 2.65 93.5 7.10 250.7 45 60
 72
 1 1/2"
 1.555
 1.010
 1.600
 875
10 145,0 2,60 91,8 6,10 215,4 45 60 72
 1 1/2"
 1.555 1.010
 1.750 875
13 188,5 2,67 94,3 5,20 183,6
 45 60 72
 1 1/2"
 1.555 1.010
 1.750 875
EXPERT 45 7.5 108.7 2.65 93.5 7.45 263.0 45 60
 72
 2"
 1.805
 1.160
 1.750
 1.360
10 145.0 2.55 90.0 6.39 225.6 45 60 72
 2"
 1.805
 1.160
 1.750
 1.360
12 174.0 2.49 87.9 5.62 198.4
 45 60 72
 2"
 1.805 1.160
 1.750 1.360
EXPERT 55 7.5 108.7 2.74 96.7 8.95 316.0 55 75 73
 2"
 1.805
 1.160
 1.750
 1.620
10 145.0 3.10 109.4 7.71 272.2 55 75 73
 2"
 1.805
 1.160
 1.750
 1.620
13 188.5 2.59 91.4 6.45 227.7 55 75
 73
 2"
 1.805
 1.160
 1.750
 1.620
EXPERT 55L 7.5 108.7 3.22 113.7 9.30 328.4 55 75 73
 2"
 1.805
 1.160
 1.750
 1.620
EXPERT 75 7.5 108.7 3.67 129.6 11.50 406.1 75 100 75
 2"
 2.005
 1.350
 1.860
 1.800
10 145.0 3.60 127.1 10.25 361.9
 75 100 75
 2"
 2.005
 1.350
 1.860
 1.800
13 188.5 3.50 123.6 9.04 319.2 75 100 75
 2"
 2.005
 1.350
 1.860
 1.800
EXPERT 75L 7.5 108.7 4.35 153.6 12.50 441.4 75 100 75
 2"
 2.405
 1.350
 1.860
 2.000
10 145.0 4.10 144.7 10.94 368.3 75 100 75
 2"
 2.405
 1.350
 1.860
 2.000
13 188.5
 4.00 141.2 9.40 331.9 75 100 75 2"
 2.405
 1.350
 1.860
 2.000
EXPERT 90 7.5 108.7
 5.10 180.1 15.10 533.3 90 125 76
 2"
 2.405
 1.350
 1.860
 2.100
10 145.0
 4.50 158.9 13.20 466.1 90 125 76
 2"
 2.405
 1.350
 1.860
 2.100
13
 188.5
 5.54 195.6 11.10 392.0 90 125 76
 2"
 2.405
 1.350
 1.860
 2.100
EXPERT 110 7.5 108.7 7.10 252.8 19.20 678.0 110 150 77
 2"
 2.655
 1.610
 1.860
 2.655
10 145.0 6.90 243.6 16.75
 591.5 110 150 77
 2" 2.655
 1.610
 1.860
 2.655
13 188.5
 6.82 240.8 14.25 503.2 110 150 77 2"
 2.655
 1.610
 1.860
 2.655


BÜTÜN PERFORMANS DEĞERLERİ CAGI PNEUROP / PN 2 CPTC 2 NORMLARINA GÖREDİR. SERBEST HAVA VERİMİ, NOMİNAL ÇALIŞMA BASINÇLARINDA (7 BAR - 9,5 BAR – 12,5 BAR) ÖLÇÜLMÜŞTÜR.

GARANTİ TOLERANSLARI: NOMİNAL ŞARTLAR ESAS ALINARAK VERİLEN DEBİ VE SPESİFİK GÜÇ İHTİYACI ISO 1217-EK C STANDARDINA UYGUN OLARAK BELİRTİLEN TOLERANSLARA GÖRE GARANTİ EDİLİR.

STANDARTLAR: SERBEST HAVA VERİMİ - BASINÇ (CAGI PNEUROP PN2CPTC2 - ISO1217-EK C), SES SEVİYESİ (CAGI PNEUROP PN8NTC2), KALİTE (ISO9001:2015)

SARMAK MAKİNA A.Ş. TESİSLERİNDE ÜRETİLEN EXPERT SERİSİ KOMPRESÖRLER BÜYÜK BİR TİTİZLİK VE ÜSTÜN TEKNOLOJİYLE ÜRETİLİR. HER BİR ÜNİTE, ÜRETİM TESİSİMİZİN MODERN TEST MERKEZİNDEKİ ‘FONKSİYON VE PERFORMANS TESTLERİ’NDEN GEÇİRİLİP, MÜHENDİSLERİMİZCE KALİTE KONTROLÜ YAPILDIKTAN SONRA KULLANICILARA "İLK-ÇALIŞTIRMA"YA UYGUN ŞEKİLDE TESLİM EDİLMEKTEDİR.
