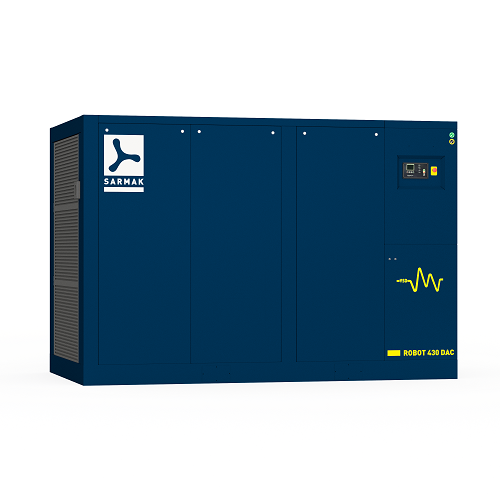

ROBOT 250-481 DAC _
(132 kW – 250 kW)
ÜRÜNLER
Blog
-
Kayış-Kasnak Sistemi Nedir?Kayış-Kasnak sistemi, elektrik motorunda elde...
-
Direkt Akuple Sistemi Nedir?Kompresörlerde kullanılan ‘direkt akuple sistemi’;...
SİZİ ARAYALIM
“ROBOT 250 – 481 DAC serisi” son derece verimli, uzun ömürlü kompresör bileşenleri ve ünite sistemiyle servis-dostu çözümler sunar. Entegre invertörü sayesinde enerji tasarrufu sağlamak isteyen büyük ölçekli işletmeler için idealdir. Endüstrinin her alanında kullanılabilir. Kullanıma hazır tek ünite şeklinde teslim edilmektedir.
ANA MOTOR VE TAHRİK SİSTEMİ
• Güncel IE sınıfı verimli, IP55/F, PTC korumalı Elektrik Motoru
• Motor sargısında ekstra PT100 koruması
• İnvertör harmonik akımlarından ekstra koruma için izoleli arka rulman kapağı
• 1:1 Direkt Akuple Sistemi
• Demonte sırasında servis kolaylığı sağlayan, 6 kata kadar daha uzun ömürlü, patentli teknolojiye sahip, doğal kauçuklu elastik parçalı kaplin.
İNVERTÖR (FREKANS KONVERTÖRÜ) MODÜLÜ
• Değişken Devirli / Devir Ayarlı Çalışma Modu
• Enerji tasarrufu sağlayan sabit çıkış basıncında çalışma özelliği
• Kompresörü pik demoraj akımlarından koruma özelliği
• Yumuşak kalkış sebebiyle kompresör komponentleri koruması
• Değişken basınçlı hava ihtiyaçlarına hızlı cevap vererek verimli çalışma
• İnvertör ekranından Motor PT100 sıcaklığı izleme özelliği
VİDA BLOĞU VE BAĞLANTISI
• Her kompresör modelinin kapasitesine özel seçilmiş Avrupa menşeili verimli vida bloğu
• Motorun güvenli devir aralığına göre seçilmiş optimum minimum-maksimum devir aralığı
• Yüksek kapasite & optimum şaft gücü
• 16 barg basınca dayanıklı tasarım
• Kaliteli ve yeni nesil rulman seçimiyle uzun ömürlü konstrüksiyon
• Fail-Safe System (FSS) içeren yağ keçe sistemi
• Entegre termostat ve yağ filtresi
• Vida bloğunun orijinal çıkış çapında bağlantı (basınç kayıpsız)
• Orijinal kaplin kullanılarak minimum dirsekli boru aracılığıyla hava/yağ separatörüne bağlantı
KUMANDA PANOSU
• Panonun içeriği: invertör takımı, fan kontaktör takımı, motor koruma şalteri & sigortası, kontrol trafosu (24V), acil durum stop şalteri, açma/kapama düğmesi, kontrol panosu (CPU), LED dijital monitör
ELEKTRONİK KONTROL/KUMANDA SİSTEMİ
• Çalışma durumu, Stop durumu, Toplam ve yükte çalışma zamanı, basınç regülasyonu, şebeke basınç ve vida sıcaklık ölçümleri, alarm durumlarında koruma fonksiyonları ve daha birçok parametre kontrolü sunan mikroişlemci kontrollü elektronik kumanda kartı
• Enerji tasarrufu sağlayan otomatik çalışma modu
• Text olarak mesaj görüntüleme özelliği
• 24 dile kadar seçenek
• 3.2” renkli grafik LED aydınlatmalı ekran
• 8 kompresöre kadar eş yaşlandırma seçeneği
• 10 farklı kullanıcıya kadar özel tanımlama
• Parametrelere şifre ile erişim
• 4 adet programlanabilir röleler
• Entegre Ana Motor & Fan motoru akım koruması
• Faz gerilimlerinin ortalama değerinin gösterimi
• 8 adet bakım süresi programlama
• 50 arızanın gerçek zamanlı kaydı
• Tüm SCADA uygulamaları ile uyumlu, parametre erişimi, okuma, yazma kabiliyeti
• RS485, Airbus, ModbusRTU haberleşme protokolleri
• Çoklu kompresör otomasyon (enerji algoritması vs) sistemleri ile uyumluluk (DCO, P4, SX, XC)
• Endüstri 4.0 / IOT’ye hazır konfigurasyon
• Kompresör modeline göre uzaktan kontrol/kumanda edebilme kabiliyeti (opsiyonel)
• 2014/35/EU ve 2014/30/EU: Avrupa EMC ve LVD direktiflerine tam uyumlu.
• Dayanıklı ABS plastic muhafaza
SOĞUTMA SİSTEMİ
• Geniş Hacimli ve en zor şartlara uyumlu Hava Radyatörü (Kurutucuya minimum yük)
• Geniş Hacimli ve Dayanıklı Yağ Radyatörü (Optimum sıcaklık farkı)
• Ünite içine yerleştirilmiş 4 adet entegre-motorlu, sessiz aksiyel fan (bazı modellerde farklı adetlerde)
• Yağ Radyatörü Soğutma Fanı İnvertörü
• Kaliteli ve uzun ömürlü kompresör yağı
• Basınçlı çıkış havasında düşük yağ buharı miktarı ≤ 3 ppm
• Opsiyonel ‘Isı Geri Kazanım Modülü’ entegrasyonu
SEPARATÖR SİSTEMİ
• TÜV-SÜD/Almanya onaylı, dikey poziyonlu, özgün tasarım ve imalat Separatör Tankı
• Servis kolaylığı sağlayan daldırma tip Hava/Yağ Separatör filtre elemanı
ÜRÜNDEKİ DİĞER BİLEŞENLER
• Hava emiş filtresi, Emiş regülatörü/valfi, emniyet valfi, min. basınç çekvalfi, fabrika dolumu yağ, ses ve vibrasyon izolasyonlu kanopi, şase
Model
Maksimum Çalışma Basıncı
Serbest Hava Birimi
Nominal Motor Gücü
(kW)- (HP)
1 m'den ses seviyesi
(dBA)
Basınçlı Hava Bağlantısı
Boyutlar
Toplam Ağırlık
(kg)
(bar g)
(psi g)
Minimum
Maksimum
(kW)
(HP)
Uzunluk
(mm)
Genişlik
(mm)
Yükseklik
(mm)
(m3/dak)
(cfm)
(m3/dak)
(cfm)
ROBOT 250 DAC
7.5
108.7
8.20
289.5
24.70
872.3
132
180
78
DN100-PN16
3.490
1.930
2.018
4.900
ROBOT 251 DAC
10
145.0
8.01
282.8
21.50
759.3
132
180
78
DN100-PN16
3.490
1.930
2.018
4.900
ROBOT 270 DAC
7.5
108.7
9.15
323.1
26.50
635.6
132
180
78
DN100-PN16
3.490
1.930
2.018
4.950
ROBOT 290 DAC
7.5
108.7
8.70
307.2
30.20
1.066,5
160 220
78
DN100-PN16
3.490
1.930
2.018
4.950
ROBOT 291 DAC
10
145.0
8.31
293.4
26.50
935.8
160
220
78
DN100-PN16
3.490
1.930
2.018
5.100
ROBOT 292 DAC
13
188.5
9.04
319.2
22.10
780.4
160
220
78
DN100-PN16
3.490
1.930
2.018
5.100
ROBOT 370 DAC
7.5
108.7
10.73
378.9
36.60
1.291,5
200
270
79
DN100-PN16
3.490
1.930
2.018
5.100
ROBOT 371 DAC
10
145.0
10.02
353.8
31.00
1.094,7
200
270
79
DN100-PN16
3.490
1.930
2.018
5.370
ROBOT 372 DAC
13
188.5
11.50
406.1
27.20
960.5
200
270
79
DN100-PN16
3.490
1.930
2.018
5.370
ROBOT 430 DAC
7.5
108.7
13.50
476.7
42.70
1.507,9
250
340
80
DN100-PN16
3.490
1.930
2.355
5.600
ROBOT 431 DAC
10
145.0
13.05
460.8
38.00
1.341,9
250
340
80
DN100-PN16
3.490
1.930
2.355
5.600
ROBOT 432 DAC
13
188.5
14.10
497.9
33.20
1.172,4
250
340
80
DN100-PN16
3.490
1.930
2.355
5.600
ROBOT 480 DAC
7.5
108.5
12.82
452.7
47.50
1.677,4
250
340
81
DN100-PN16
3.690
1.930
2.400
6.000
ROBOT 481 DAC
10
145.0
12.45
439.6
39.46
1.393,5
250
340
81
DN100-PN16
3.690
1.930
2.400
6.000
| Model | Maksimum Çalışma Basıncı | Serbest Hava Birimi |
Nominal Motor Gücü
(kW)- (HP)
|
1 m'den ses seviyesi (dBA)
|
Basınçlı Hava Bağlantısı | Boyutlar |
Toplam Ağırlık (kg) |
|||||||
| (bar g) | (psi g) | Minimum |
Maksimum | (kW) | (HP) |
Uzunluk (mm) |
Genişlik (mm) |
Yükseklik (mm) |
||||||
| (m3/dak) | (cfm) | (m3/dak) |
(cfm) | |||||||||||
| ROBOT 250 DAC | 7.5 | 108.7 | 8.20 | 289.5 | 24.70 | 872.3 | 132 | 180 | 78 |
DN100-PN16 | 3.490 | 1.930 | 2.018 | 4.900 |
| ROBOT 251 DAC | 10 | 145.0 | 8.01 | 282.8 | 21.50 | 759.3 | 132 | 180 |
78 |
DN100-PN16 |
3.490 |
1.930 |
2.018 |
4.900 |
| ROBOT 270 DAC | 7.5 |
108.7 |
9.15 | 323.1 | 26.50 | 635.6 | 132 | 180 |
78 |
DN100-PN16 |
3.490 |
1.930 |
2.018 |
4.950 |
| ROBOT 290 DAC | 7.5 | 108.7 | 8.70 | 307.2 | 30.20 | 1.066,5 | 160 | 220 |
78 |
DN100-PN16 |
3.490 |
1.930 |
2.018 |
4.950 |
| ROBOT 291 DAC | 10 | 145.0 | 8.31 | 293.4 | 26.50 | 935.8 | 160 | 220 |
78 |
DN100-PN16 |
3.490 |
1.930 |
2.018 |
5.100 |
| ROBOT 292 DAC | 13 | 188.5 | 9.04 | 319.2 | 22.10 | 780.4 | 160 | 220 |
78 |
DN100-PN16 |
3.490 |
1.930 |
2.018 |
5.100 |
| ROBOT 370 DAC | 7.5 | 108.7 | 10.73 | 378.9 | 36.60 | 1.291,5 | 200 | 270 | 79 |
DN100-PN16 | 3.490 |
1.930 |
2.018 |
5.100 |
| ROBOT 371 DAC | 10 | 145.0 | 10.02 | 353.8 | 31.00 | 1.094,7 | 200 | 270 |
79 |
DN100-PN16 | 3.490 |
1.930 |
2.018 |
5.370 |
| ROBOT 372 DAC | 13 | 188.5 | 11.50 | 406.1 | 27.20 | 960.5 | 200 | 270 |
79 |
DN100-PN16 | 3.490 |
1.930 |
2.018 |
5.370 |
| ROBOT 430 DAC | 7.5 | 108.7 | 13.50 | 476.7 | 42.70 | 1.507,9 | 250 | 340 | 80 |
DN100-PN16 | 3.490 |
1.930 |
2.355 |
5.600 |
| ROBOT 431 DAC | 10 | 145.0 | 13.05 | 460.8 | 38.00 | 1.341,9 | 250 | 340 | 80 |
DN100-PN16 |
3.490 |
1.930 |
2.355 |
5.600 |
| ROBOT 432 DAC | 13 | 188.5 | 14.10 | 497.9 | 33.20 | 1.172,4 | 250 | 340 | 80 |
DN100-PN16 |
3.490 |
1.930 |
2.355 |
5.600 |
| ROBOT 480 DAC | 7.5 |
108.5 |
12.82 | 452.7 | 47.50 | 1.677,4 | 250 | 340 | 81 |
DN100-PN16 | 3.690 |
1.930 |
2.400 |
6.000 |
| ROBOT 481 DAC | 10 |
145.0 |
12.45 | 439.6 | 39.46 | 1.393,5 | 250 | 340 | 81 |
DN100-PN16 | 3.690 | 1.930 |
2.400 |
6.000 |
