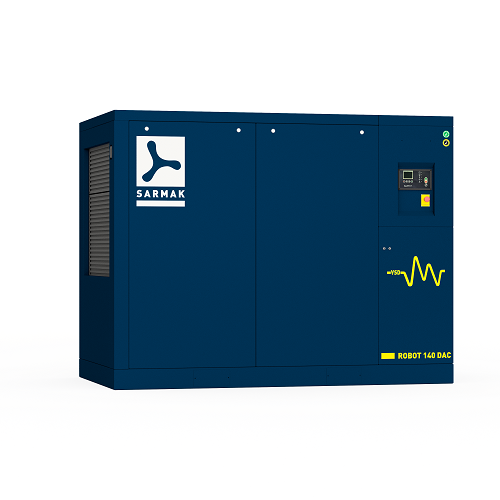

ROBOT 65-142 DAC _

SİZİ ARAYALIM

“ROBOT 65 – 142 DAC serisi” son derece verimli, uzun ömürlü kompresör bileşenleri ve ünite sistemiyle servis-dostu çözümler sunar. Entegre invertörü sayesinde enerji tasarrufu sağlamak isteyen küçük ve orta ölçekli işletmeler için idealdir. Endüstrinin her alanında kullanılabilir. Kullanıma hazır tek ünite şeklinde teslim edilmektedir.

ANA MOTOR VE TAHRİK SİSTEMİ

• Güncel IE sınıfı verimli, IP55/F, PTC korumalı Elektrik Motoru

• Motor sargısında ekstra PT100 koruması

• 1:1 Direkt Akuple Sistemi

• Demonte sırasında servis kolaylığı sağlayan, 6 kata kadar daha uzun ömürlü, patentli teknolojiye sahip, doğal kauçuklu elastik parçalı kaplin.

İNVERTÖR (FREKANS KONVERTÖRÜ) MODÜLÜ

• Değişken Devirli / Devir Ayarlı Çalışma Modu

• Enerji tasarrufu sağlayan sabit çıkış basıncında çalışma özelliği

• Kompresörü pik demoraj akımlarından koruma özelliği

• Yumuşak kalkış sebebiyle kompresör komponentleri koruması

• Değişken basınçlı hava ihtiyaçlarına hızlı cevap vererek verimli çalışma

• İnvertör ekranından Motor PT100 sıcaklığını kontrol ve izleme özelliği

VİDA BLOĞU VE BAĞLANTISI

• Her kompresör modelinin kapasitesine özel seçilmiş Avrupa menşeili verimli vida bloğu

• Motorun güvenli devir aralığına göre seçilmiş optimum minimum-maksimum devir aralığı

• Yüksek kapasite & optimum şaft gücü

• 16 barg basınca dayanıklı tasarım

• Kaliteli ve yeni nesil rulman seçimiyle uzun ömürlü konstrüksiyon

• Vida bloğunun orijinal çıkış çapında bağlantı (basınç kayıpsız)

• Orijinal kaplin kullanılarak minimum dirsekli boru aracılığıyla hava/yağ separatörüne bağlantı

KUMANDA PANOSU

• Panonun içeriği: invertör takımı, fan kontaktör takımı, motor koruma şalteri & sigortası, kontrol trafosu (24V), acil durum stop şalteri, açma/kapama düğmesi, kontrol panosu (CPU), LED dijital monitör

ELEKTRONİK KONTROL/KUMANDA SİSTEMİ

• Çalışma durumu, Stop durumu, Toplam ve yükte çalışma zamanı, basınç regülasyonu, şebeke basınç ve vida sıcaklık ölçümleri, alarm durumlarında koruma fonksiyonları ve daha birçok parametre kontrolü sunan mikroişlemci kontrollü elektronik kumanda kartı

• Enerji tasarrufu sağlayan otomatik çalışma modu

• Text olarak mesaj görüntüleme özelliği

• 24 dile kadar seçenek

• 3.2” renkli grafik LED aydınlatmalı ekran

• 8 kompresöre kadar eş yaşlandırma seçeneği

• 10 farklı kullanıcıya kadar özel tanımlama

• Parametrelere şifre ile erişim

• 4 adet programlanabilir röleler

• Entegre Ana Motor & Fan motoru akım koruması

• Faz gerilimlerinin ortalama değerinin gösterimi

• 8 adet bakım süresi programlama

• 50 arızanın gerçek zamanlı kaydı

• Tüm SCADA uygulamaları ile uyumlu, parametre erişimi, okuma, yazma kabiliyeti

• RS485, Airbus, ModbusRTU haberleşme protokolleri

• Çoklu kompresör otomasyon (enerji algoritması vs) sistemleri ile uyumluluk (DCO, P4, SX, XC)

• Endüstri 4.0 / IOT’ye hazır konfigurasyon

• Kompresör modeline göre uzaktan kontrol/kumanda edebilme kabiliyeti (opsiyonel)

• 2014/35/EU ve 2014/30/EU: Avrupa EMC ve LVD direktiflerine tam uyumlu.

• Dayanıklı ABS plastic muhafaza

SOĞUTMA SİSTEMİ

• Geniş Hacimli ve en zor şartlara uyumlu Hava Radyatörü (Kurutucuya minimum yük)

• Geniş Hacimli ve Dayanıklı Yağ Radyatörü (Optimum sıcaklık farkı)

• Ünite içine yerleştirilmiş 1 adet entegre-motorlu, sessiz aksiyel fan (bazı modellerde 2 adet)

• Kaliteli ve uzun ömürlü kompresör yağı

• Basınçlı çıkış havasında düşük yağ buharı miktarı ≤ 3 ppm

• Opsiyonel ‘Isı Geri Kazanım Modülü’ entegrasyonu

SEPARATÖR SİSTEMİ

• TÜV-SÜD/Almanya onaylı, dikey poziyonlu, özgün tasarım ve imalat Separatör Tankı

• Servis kolaylığı sağlayan daldırma tip Hava/Yağ Separatör filtre elemanı

ÜRÜNDEKİ DİĞER BİLEŞENLER

• Hava emiş filtresi, Emiş regülatörü/valfi, emniyet valfi, min. basınç çekvalfi, fabrika dolumu yağ, ses ve vibrasyon izolasyonlu kanopi, şase

Kaydır


Model Maksimum Çalışma Basıncı Serbest Hava Birimi
Nominal Motor Gücü
 1 m'den ses seviyesi
(dBA)
 Basınçlı Hava Bağlantısı Boyutlar Toplam Ağırlık
(kg)
(bar g) (psi) Minimum
 Maksimum (kW) (HP) Uzunluk
(mm) 		Genişlik
(mm) 		Yükseklik
(mm)
(m3/dak) (cfm) (m3/dak) (cfm)
ROBOT 65 DAC 7.5 108.7 1.85 65.3 6.50 229.5 37 50 70 1 1/2" 1.555 1.010 1.600 800
ROBOT 66 DAC 10 145.0 2.00 70.6 5.57 196.7 37 50 70
 1 1/2"
 1.555
 1.010
 1.600
 800
ROBOT 85 DAC 7.5
 108.7
 2.32 81.9 8.10 286.0 45 60 72
 2"
 1.805
 1.160
 1.750 1.360
ROBOT 86 DAC 10
 145.0
 2.07 73.1 6.90 243.6 45 60 72
 2"
 1.805
 1.160
 1.750
 1.360
ROBOT 87 DAC 13 188.5 1.95 64.6 5.50 194.2 45 60 72
 2"
 1.805
 1.160
 1.750
 1.360
ROBOT 88 DAC 15 215,5
2,11 74,51 4,45 157,15 45 60 72 2" 1.805 1.160 1.750 1.360
ROBOT 105 DAC 7.5
 108.7
 2.44 86.1 10.50 370.8 55 75 74
 2"
 1.805
 1.160
 1.750
 1.620
ROBOT 106 DAC 10
 145.0
 2.85 100.6 9.05 319.5 55 75
 74
 2"
 1.805
 1.160
 1.750
 1.620
ROBOT 107 DAC 13
 188.5
 2.50 88.2 7.56 266.9 55 75
 74
 2"
 1.805
 1.160
 1.750
 1.620
ROBOT 108 DAC 15 215,5 3,75 132,43 7,2O 254,26 55 75 74 2" 1.805 1.160 1.750 1.620
ROBOT 140 DAC 7.5
 108.7
 3.36 118.6 13.60 480.2 75 100 76
 2"
 2.405
 1.350
 1.860 2.100
ROBOT 141 DAC 10
 145.0
 3.85 135.9 12.44 439.3 75 100
 76
 2"
 2.405
 1.350
 1.860
 2.100
ROBOT 142 DAC 13
 188.5
 4.30 151.8 10.43 368.3 75 100 76
 2"
 2.405
 1.350
 1.860
 2.100


DAC MODELLERİ: DEVİR AYARLI & ŞANZIMANSIZ (DİŞLİ KUTUSUZ) DİREKT AKUPLE KONSTRÜKSİYONA SAHİPTİR.

BÜTÜN PERFORMANS DEĞERLERİ CAGI PNEUROP / PN 2 CPTC 2 NORMLARINA GÖREDİR. SERBEST HAVA VERİMİ, NOMİNAL ÇALIŞMA BASINÇLARINDA (7 BAR - 9,5 BAR - 12,5 BAR) ÖLÇÜLMÜŞTÜR.

GARANTİ TOLERANSLARI: NOMİNAL ŞARTLAR ESAS ALINARAK VERİLEN DEBİ VE SPESİFİK GÜÇ İHTİYACI ISO 1217-EK C STANDARDINA UYGUN OLARAK BELİRTİLEN TOLERANSLARA GÖRE GARANTİ EDİLİR.

STANDARTLAR: SERBEST HAVA VERİMİ - BASINÇ (CAGI PNEUROP PN2CPTC2 - ISO1217-EK C), SES SEVİYESİ (CAGI PNEUROP PN8NTC2), KALİTE (ISO9001:2015)
SARMAK MAKİNA A.Ş. TESİSLERİNDE ÜRETİLEN ROBOT 65 - 142 DAC SERİSİ KOMPRESÖRLER BÜYÜK BİR TİTİZLİK VE ÜSTÜN TEKNOLOJİYLE ÜRETİLİR. HER BİR ÜNİTE, ÜRETİM TESİSİMİZİN MODERN TEST MERKEZİNDEKİ ‘FONKSİYON VE PERFORMANS

TESTLERİ’NDEN GEÇİRİLİP, MÜHENDİSLERİMİZCE KALİTE KONTROLÜ YAPILDIKTAN SONRA KULLANICILARA "İLK-ÇALIŞTIRMA"YA UYGUN ŞEKİLDE TESLİM EDİLMEKTEDİR.
