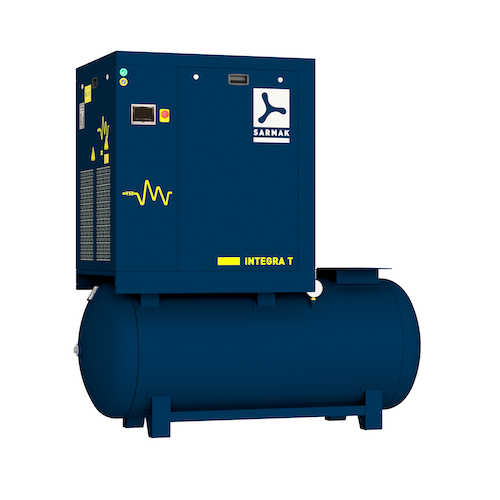

INTEGRA 5 – 22 T _

(5.5 kW – 22 kW) - Kurutucusuz

ÜRÜNLER



Blog
INTEGRA 5 – 22 T _

SİZİ ARAYALIM

“INTEGRA 5 – 22 T serisi” yeni nesil Tank üstü, Kurutucusuz, iPM Motorlu, Dual İnvertörlü, Kaplinsiz Direkt Akuple olarak üretilmektedir. Ekonomik, kompakt ve servis dostu çözümler sunar. Klasik modellere göre daha düşük elektrik tüketimi olan, daha sessiz, bakım masrafı daha az olan ürün serisidir. Küçük işletmeler için idealdir. Endüstrinin her alanında kullanılabilir. Vidalı hava kompresörü ve hava tankı bağlantıları yapılmıştır. Kullanıma hazır “tek ünite” şeklinde teslim edilmektedir. ISO 8573-1 standardına göre ‘basınçlı hava kalitesi gereksinimleri’ni sağlamaktadır.

KOMPRESÖR ÜNİTESİNE ENTEGRE EKİPMANLAR

• TÜV onaylı Hava Tankı

YENİ NESİL SENKRON iPM MOTOR TEKNOLOJİSİ
(INTERNAL PERMANENT MAGNET)

• IE5 ultra premium verimlilik sınıfı, PTC korumalıdır.

• Kapalı devrede çalışan yağ soğutmalı motor tipidir.

• IP65/F yüksek koruma sınıfına sahiptir.

• Sessiz çalışır, greslemeye gerek yoktur.

• Diğer klasik modellere göre daha kirli ortamlarda çalışabilir. Soğutma havasına veya fanına gerek kalmaz.

• Rulmansız-sürtünmesiz iç yapısı ve yüksek korumalı olduğu için bakım gerektirmez.

• Motor sarımları epoksi kaplıdır, kısa devre yapmaz.

• Düşük vida devirlerinde optimum çalışma sağlar. (Motor yağ soğutmalı olduğu için ısınma olmaz) Daha düşük devirlerde minimum kapasiteyle çalışabilir.

YENİ NESİL KAPLİNSİZ DİREKT AKUPLE SİSTEMİ

• Daha stabil çalışma sağlayan; motor-vida bloğu kompakt ve entegre olarak direkt akuple’dir.

• İnovatif, kaplinsiz bağlantısıyla iletimde sıfır kayıp sağlar. (Dişli grubu, çan gövdesi, esnek kaplin vs. yoktur, ayrıca hizalama gerektirmez)

YENİ NESİL DUAL İNVERTÖR TEKNOLOJİSİ

• Hem ana motor, hem fan motorunu aynı anda sürme kabiliyeti

• Daha yalın ve az yer kaplayan elektrik panosu

• Değişken Devirli / Devir Ayarlı Çalışma Modu

• Ekstra Enerji tasarrufu sağlayan sabit çıkış basıncında çalışma özelliği

• Kompresörü pik demoraj akımlarından koruma özelliği

• Yumuşak kalkış sebebiyle kompresör komponentleri koruması

• Değişken basınçlı hava ihtiyaçlarına hızlı cevap vererek verimli çalışma

DÜŞÜK ELEKTRİK TÜKETİMİ

• Performans olarak; birim m3/dak için düşük terminal kW (spesifik güç) sağlar. (Diğer klasik modellere göre daha avantajlı enerji tüketimine sahiptir.)

• Klasik invertörlü modellere göre %15’e kadar ekstra enerji tasarrufu sağlayabilir.

KOMPAKT KONSTRÜKSİYON

• Kompakt ünite yapısıyla diğer klasik modellere göre daha az alan kaplar.

SESSİZ ÇALIŞMA & ETKİN SOĞUTMA

• Yağ soğutmalı ve fansız ana motoru sayesinde diğer klasik modellere göre daha sessiz çalışır.

• Her modelde bağımsız & motor entegreli aksiyel fan etkin soğutma performansı sağlar.

DOKUNMATİK ELEKTRONİK KART EKRANI

• Sarmak SELTRONİK Kontrol Sistemi, geleneksel çözümlerin aksine, vidalı kompresör sistemine özel dizayn edilmiş Dual-invertör sistemiyle; hem ana motoru, hem de fan motorunu ayrı kontrol algoritmaları ile sürmektedir. Çift IGBT çıkışı ile ana motor ve fan motorundan optimum verimlilik elde edilmektedir.

• 4.3” inç grafiksel, renkli, dokunmatik ekran; parametre ve durum göstergesine sahiptir. (çalışma-durma durumlarını gösteren animasyon ve semboller)

• Kompresör kumandası ya da sensörleri beslemek için ekstra güç kaynağına ihtiyaç kalmaz.

• Enerji tasarruf sağlayan uyku fonksiyonu

• Basınç ve sıcaklık değerlerinin grafiksel gösterimi

• Bakım süreleri ayarları

• Start-stop çalışma tablosu programlayabilme

• Çalışma takvimi

• Selenoid valf açma / kapama gecikme süreleri set edilebilme

• Yazılım güncellemelerinin, bilgisayar bağlantısıyla yapılabilme özelliği

SEPARATÖR SİSTEMİ

• TÜV-SÜD/Almanya onaylı, dikey poziyonlu, özgün tasarım ve imalat Separatör Tankı

• Servis kolaylığı sağlayan atom separatör tip Hava/Yağ Separatör filtre elemanı

ÜRÜNDEKİ DİĞER BİLEŞENLER

• Hava emiş filtresi, Emiş regülatörü/valfi, emniyet valfi, min. basınç çekvalfi, fabrika dolumu yağ, ses ve vibrasyon izolasyonlu kanopi, şase

Kaydır


Model Maksimum Çalışma Basıncı Serbest Hava Birimi
Nominal Motor Gücü
 Entegre Hava Tankı Kapasitesi
(lt)
 1 m'den ses seviyesi
(dBA)
 Basınçlı Hava Bağlantısı Boyutlar Toplam Ağırlık
(kg)
(bar g) Minimum
(m3/dak)
 Maksimum
(m3/dak)		 (kW) (HP) Uzunluk
(mm) 		Genişlik
(mm) 		Yükseklik
(mm)
INTEGRA 5 T
 7.5 0,40
 0,90
 5,5  7,5
 500
 65 3/4" 1.900
 750
 1.774
 425
9 0,42
 0,70
 5,5  7,5
500
 65 3/4" 1.900
 750
 1.774 425
INTEGRA 7 T
 7,5
 0,58
 1,25
 7,5
 10
 500
 65 3/4"
 1.900
 750
 1.774
 430
9
 0,60
 0,95
 7,5
 10
 500
 65 3/4" 1.900
 750
 1.774 430
INTEGRA 11 T
 7,5
 0,75
 1,75
 11 15 500 66
 3/4"
 1.900
 750
 1.774
 513
9,5
 0,72
 1,45
 11  15 500 66 3/4" 1.900
 750
 1.774 513
INTEGRA 15 T
 7,5
 0,80
 2,30
 15
 20 500 66
 3/4" 1.900
 750
 1.774
 515
9 0,87
 2,00
 15
 20
 500
 66 3/4" 1.900
 750
 1.774 515
INTEGRA 18 T
 7,5
 1,15
 3,20
 18,5
 25
 750
 67
 1"
 1.950
 900
 2.018
 610
10 1,09
 2,80
 18,5
 25
 750
 67
 1" 1.950
 900
 2.018 610
INTEGRA 22 T
 7,5
 1,15
 3,80
 22
 30
 750
 67
 1" 1.950
 900
 2.018
 615
9,5 1,40
 3,15
 22
 30
 750
 67 1" 1.950
 900
 2.018 615


BÜTÜN PERFORMANS DEĞERLERİ CAGI PNEUROP / PN 2 CPTC 2 NORMLARINA GÖREDİR. SERBEST HAVA VERİMİ, NOMİNAL ÇALIŞMA BASINÇLARINDA (MAKS-0,5 BAR) ÖLÇÜLMÜŞTÜR.

GARANTİ TOLERANSLARI: NOMİNAL ŞARTLAR ESAS ALINARAK VERİLEN DEBİ VE SPESİFİK GÜÇ İHTİYACI ISO 1217-EK C STANDARDINA UYGUN OLARAK BELİRTİLEN TOLERANSLARA GÖRE GARANTİ EDİLİR.

STANDARTLAR: SERBEST HAVA VERİMİ - BASINÇ (CAGI PNEUROP PN2CPTC2 - ISO1217-EK C), SES SEVİYESİ (CAGI PNEUROP PN8NTC2), KALİTE (ISO9001:2015)

SARMAK MAKİNA A.Ş. TESİSLERİNDE ÜRETİLEN INTEGRA T SERİSİ KOMPRESÖRLER BÜYÜK BİR TİTİZLİK VE ÜSTÜN TEKNOLOJİYLE ÜRETİLİR. HER BİR ÜNİTE, ÜRETİM TESİSİMİZİN MODERN TEST MERKEZİNDEKİ ‘FONKSİYON VE PERFORMANS TESTLERİ’NDEN GEÇİRİLİP, MÜHENDİSLERİMİZCE KALİTE KONTROLÜ YAPILDIKTAN SONRA KULLANICILARA "İLK-ÇALIŞTIRMA"YA UYGUN ŞEKİLDE TESLİM EDİLMEKTEDİR.
