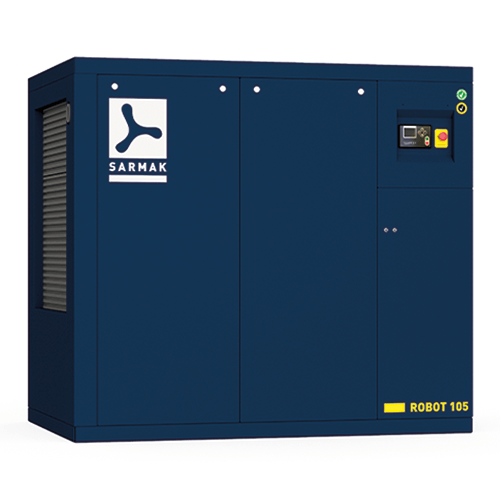

ROBOT 80-147 _

(45 kW – 90 kW)

ÜRÜNLER



Blog
ROBOT 80-147 _

SİZİ ARAYALIM

“ROBOT 80 - 147 serisi” ekonomik ve servis-dostu çözümler sunar. Orta ölçekli işletmeler için idealdir. Endüstrinin her alanında kullanılabilir. Kullanıma hazır tek ünite şeklinde teslim edilmektedir.

ANA MOTOR VE TAHRİK SİSTEMİ

• Güncel IE sınıfı verimli, IP55/F, PTC korumalı Elektrik Motoru

• Yıldız-Üçgen (Kontaktörlü) Çalışma Modu

• Otomatik Kayış Gerdirme Sistemi

• Servis kolaylığı sağlayan burçlu kasnaklar

VİDA BLOĞU VE BAĞLANTISI

• Her kompresör modelinin kapasitesine özel seçilmiş Avrupa menşeili verimli vida bloğu

• 16 barg basınca dayanıklı tasarım

• Güvenli alanda seçilmiş optimum devir ile düşük tork ihtiyacı

• Kaliteli ve yeni nesil rulman seçimiyle uzun ömürlü konstrüksiyon

• Vida bloğunun orijinal çıkış çapında bağlantı (basınç kayıpsız)

• Orijinal kaplin kullanılarak minimum dirsekli boru aracılığıyla hava/yağ separatörüne bağlantı

KUMANDA PANOSU

• Panonun içeriği: yıldız-üçgen kontaktör takımı, fan kontaktörü, motor koruma şalteri & sigortası, kontrol trafosu (24V), acil durum stop şalteri, açma/kapama düğmesi, kontrol panosu (CPU), LED dijital monitör

ELEKTRONİK KONTROL/KUMANDA SİSTEMİ

• Çalışma durumu, Stop durumu, Toplam ve yükte çalışma zamanı, basınç regülasyonu, şebeke basınç ve vida sıcaklık ölçümleri, alarm durumlarında koruma fonksiyonları ve daha birçok parametre kontrolü sunan mikroişlemci kontrollü elektronik kumanda kartı

• Enerji tasarrufu sağlayan otomatik çalışma modu

• Text olarak mesaj görüntüleme özelliği

• Kompresör modeline göre 24 dile kadar seçenek

• Kompresör modeline göre 2.4’’ veya 3.2” renkli grafik LED aydınlatmalı ekran

• Kompresör modeline göre 8 kompresöre kadar eş yaşlandırma seçeneği

• Kompresör modeline göre 10 farklı kullanıcıya kadar özel tanımlama

• Parametrelere şifre ile erişim

• Kompresör modeline göre 2 veya 4 adet programlanabilir röleler

• Entegre Ana Motor & Fan motoru akım koruması

• Faz gerilimlerinin ortalama değerinin gösterimi

• Kompresör modeline göre 4 veya 8 adet bakım süresi programlama

• Kompresör modeline göre son 16 veya 50 arızanın gerçek zamanlı kaydı

• Tüm SCADA uygulamaları ile uyumlu, parametre erişimi, okuma, yazma kabiliyeti

• RS485, Airbus, ModbusRTU haberleşme protokolleri

• Çoklu kompresör otomasyon (enerji algoritması vs) sistemleri ile uyumluluk (DCO, P4, SX, XC)

• Endüstri 4.0 / IOT’ye hazır konfigurasyon

• Kompresör modeline göre uzaktan kontrol/kumanda edebilme kabiliyeti (opsiyonel)

• 2014/35/EU ve 2014/30/EU: Avrupa EMC ve LVD direktiflerine tam uyumlu.

• Dayanıklı ABS plastic muhafaza

SOĞUTMA SİSTEMİ

• Geniş Hacimli ve en zor şartlara uyumlu Hava Radyatörü (Kurutucuya minimum yük)

• Geniş Hacimli ve Dayanıklı Yağ Radyatörü (Optimum sıcaklık farkı)

• Ünite içine yerleştirilmiş 2 adet entegre-motorlu, sessiz aksiyel fanlar

• Kaliteli ve uzun ömürlü kompresör yağı

• Basınçlı çıkış havasında düşük yağ buharı miktarı ≤ 3 ppm

• Opsiyonel ‘Isı Geri Kazanım Modülü’ entegrasyonu

SEPARATÖR SİSTEMİ

• TÜV-SÜD/Almanya onaylı, dikey poziyonlu, özgün tasarım ve imalat Separatör Tankı

• Servis kolaylığı sağlayan daldırma tip Hava/Yağ Separatör filtre elemanı

ÜRÜNDEKİ DİĞER BİLEŞENLER

• Hava emiş filtresi, Emiş regülatörü/valfi, emniyet valfi, min. basınç çekvalfi, fabrika dolumu yağ, ses ve vibrasyon izolasyonlu kanopi, şase

Kaydır


Model Maksimum Çalışma Basıncı Serbest Hava Birimi
Nominal Motor Gücü
 1 m'den ses seviyesi
(dBA)
 Basınçlı Hava Bağlantısı Boyutlar Toplam Ağırlık
(kg)
(bar g) (psi) (m3/dak)
 (cfm) (kW) (HP) Uzunluk
(mm) 		Genişlik
(mm) 		Yükseklik
(mm)
ROBOT 80 7.5 108.7 7.60 268.4 45 60 71 2" 1905 1.210 1.470 1.300
ROBOT 81 10 145.0 6.55 231.3 45
 60
 71
 2" 1905
 1.210
 1.470
 1.300
ROBOT 82 12 174.0 5.62 194.2 45
 60
 71
 2" 1905
 1.210
 1.470
 1.300
ROBOT 85 7.5  108.78.10 286.0 45 60 71
 2" 1905
 1.210
 1.470
 1.310
ROBOT 86 10145.06.90 243.6 45 60 71
 2" 1905
 1.210
 1.470
 1.310
ROBOT 87 13 188.5 5.50 194.2 45 60 71
 2" 1905
 1.210
 1.470
 1.310
ROBOT 88 15 215,5 4,45 157,15 45 60 71
 2" 1905
 1.210
 1.470
 1.300
ROBOT 90 7.5108.79.00 317.8 55 75 72
 2" 1905
 1.210
 1.470
 1.320
ROBOT 91 10145.07.75 273.6 55
 75
 72
 2" 1905
 1.210
 1.470
 1.320
ROBOT 92 13188.56.49 229.1 55 75 72
 2" 1905
 1.210
 1.470
 1.320
ROBOT 95 7.5108.79.35 330.1 55 75 73
 2" 1905
 1.210
 1.470
 1.340
ROBOT 105 7.5108.710.50 370.8 55 75 74
 2" 1905
 1.210
 1.470
 1.340
ROBOT 106 10145.09.05 319.5 55 75 74
 2" 1905
 1.210
 1.470
 1.340
ROBOT 107 13188.57.56 266.9 55 75 74
 2" 1905
 1.210
 1.470
 1.650
ROBOT 108 15215,57,2 254,27 55 75 74
 2" 1905
 1.210
 1.470
 1.340
ROBOT 120 7.5108.711.95 422.0 75 100 75
 2" 1905
 1.350 1.685 1.650
ROBOT 121 10145.010.89 384.5 75 100 75
 2" 1905
 1.350
 1.685
 1.650
ROBOT 122 13188.59.00 317.8 75
 100
 75
 2" 1905
 1.350
 1.685
 1.650
ROBOT 130 7.5108.712.55 443.1 75
 100
 75
 2" 1905
 1.350
 1.685
 1.670
ROBOT 131 10145.010.95 386.6 75
 100
 75
 2" 1905
 1.350
 1.685
 1.670
ROBOT 132 13188.59.50 335.4 75
 100
 75
 2" 1905
 1.350
 1.685
 1.670
ROBOT 140 7.5108.713.60 480.2 75
 100
 75
 2" 1905
 1.350
 1.685
 1.720
ROBOT 141 10145.012.44 439.3 75
 100
 75
 2" 1905
 1.350
 1.685
 1.720
ROBOT 142 13188.510.43 368.3 75
 100
 75
 2" 1905
 1.350
 1.685
 1.720
ROBOT 145 7.5108.714.25 503.2 90 125 75
 2" 1905
 1.350
 1.685
 1.750
ROBOT 146 10145.012.71 448.8 90 125 75
 2" 1905
 1.350
 1.685
 1.750
ROBOT 147 13188.511.00 388.4 90 125 752" 1905
 1.350
 1.685
 1.750


BÜTÜN PERFORMANS DEĞERLERİ CAGI PNEUROP / PN 2 CPTC 2 NORMLARINA GÖREDİR. SERBEST HAVA VERİMİ, NOMİNAL ÇALIŞMA BASINÇLARINDA (7 BAR - 9,5 BAR - 12,5 BAR) ÖLÇÜLMÜŞTÜR.

GARANTİ TOLERANSLARI: NOMİNAL ŞARTLAR ESAS ALINARAK VERİLEN DEBİ VE SPESİFİK GÜÇ İHTİYACI ISO 1217-EK C STANDARDINA UYGUN OLARAK BELİRTİLEN TOLERANSLARA GÖRE GARANTİ EDİLİR.

STANDARTLAR: SERBEST HAVA VERİMİ - BASINÇ (CAGI PNEUROP PN2CPTC2 - ISO1217-EK C), SES SEVİYESİ (CAGI PNEUROP PN8NTC2), KALİTE (ISO9001:2015)

SARMAK MAKİNA A.Ş. TESİSLERİNDE ÜRETİLEN ROBOT 80-147 SERİSİ KOMPRESÖRLER BÜYÜK BİR TİTİZLİK VE ÜSTÜN TEKNOLOJİYLE ÜRETİLİR. HER BİR ÜNİTE, ÜRETİM TESİSİMİZİN MODERN TEST MERKEZİNDEKİ ‘FONKSİYON VE PERFORMANS TESTLERİ’NDEN GEÇİRİLİP, MÜHENDİSLERİMİZCE KALİTE KONTROLÜ YAPILDIKTAN SONRA KULLANICILARA "İLK-ÇALIŞTIRMA"YA UYGUN ŞEKİLDE TESLİM EDİLMEKTEDİR.
