KOMPRESÖR ÜNİTESİNE ENTEGRE EKİPMANLAR

• TÜV  onaylı Hava Tankı

ANA MOTOR VE TAHRİK SİSTEMİ

• Güncel IE sınıfı verimli, IP55/F, PTC korumalı Elektrik Motoru

• Yıldız-Üçgen (Kontaktörlü) Çalışma Modu

• Otomatik Kayış Gerdirme Sistemi

• Servis kolaylığı sağlayan burçlu kasnaklar

VİDA BLOĞU

• Her kompresör modelinin kapasitesine özel seçilmiş Avrupa menşeili verimli vida bloğu

• 16 barg basınca dayanıklı tasarım

• Kaliteli ve yeni nesil rulman seçimiyle uzun ömürlü konstrüksiyon

KUMANDA PANOSU

• Panonun içeriği: yıldız-üçgen kontaktör takımı, motor koruma şalteri & sigortası, kontrol trafosu (24V), acil durum stop şalteri, açma/kapama düğmesi, kontrol panosu (CPU), LCD dijital monitör

ELEKTRONİK KONTROL/KUMANDA SİSTEMİ

• Mikroprosesörlü kumanda modülü

• 2x16 aydınlatmalı LCD ekran, LED indikatörler

• Kapanma ve alarm mesajları, Bakım uyarıları

• Kurutucu için entegre özel zaman rölesi

• Enerji kesildiğinde otomatik devreye girme fonksiyonu

• Ayarlanabilir haberleşme parametreleri

• Seçilebilir sürekli ve otomatik çalışma modu

• Ayarlanabilir durmada ve çalışmada gecikme süreleri

• Dahili bootloader ile program güncelleme özelliği

• Faz sırası kontrolü ve Fazlar arası voltaj dengesizlik yüzde ayarı

• Haberleşme protokolü MODBUS RTU uyumlu

• PC ile parametre erişimi, kontrol ve SCADA özelliği

• Alt/üst Voltaj ve Düşük Frekans uyarı/arızaları

• Parametreleri yedekleme özelliği

• Son 15 alarm logları

SOĞUTMA SİSTEMİ

• Geniş Hacimli, en zor şartlara uyumlu Kombi Hava/Yağ Radyatörü (Kurutucuya minimum yük)

• Ana motora entegre, ünite içine emiş yapan etkin aksiyel fan

• Kaliteli ve uzun ömürlü kompresör yağı

SEPARATÖR SİSTEMİ

• TÜV-SÜD/Almanya onaylı, yatay poziyonlu, özgün tasarım ve imalat separatör tankı

• Servis kolaylığı sağlayan Spin-on tipi Hava/Yağ Separatör filtre elemanı

ÜRÜNDEKİ DİĞER BİLEŞENLER

• Hava emiş filtresi, Emiş regülatörü/valfi, emniyet valfi, min. basınç çekvalfi, fabrika dolumu yağ, ses ve vibrasyon izolasyonlu kanopi, şase

Model	Maksimum Çalışma Basıncı		Serbest Hava Birimi		Nominal Motor Gücü		Entegre Hava Tank Kapasitesi (lt)	1 m'den ses seviyesi (dBA)	Basınçlı Hava Bağlantısı	Boyutlar			Toplam Ağırlık (kg)
	Bar(g)	Psi(g)	(m3/dak)	(cfm)	(kW)	(HP)				Uzunluk (mm)	Genişlik (mm)	Yükseklik (mm)
SMART 85	7.5	108.7	0.90	31.8	5.5	7.5	500	67	3/4"	1900	670	1.613	410
SMART 86	10	145.0	0.70	24.7	5.5	7.5	500	67	3/4"	1900	670	1.613	410
SMART 110	7.5	108.7	1.15	40.6	7.5	10	500	67	3/4"	1900	670	1.613	415
SMART 111	10	145.0	0.95	33.5	7.5	10	500	67	3/4"	1900	670	1.613	415
SMART 150	7.5	108.7	1.70	60.0	11	15	500	67	3/4"	1900	830	1.679	480
SMART 151	10	145.0	1.50	52.9	11	15	500	67	3/4"	1900	830	1.679	480
SMART 200	7.5	108.7	2.30	81.2	15	20	500	68	3/4"	1900	830	1.679	495

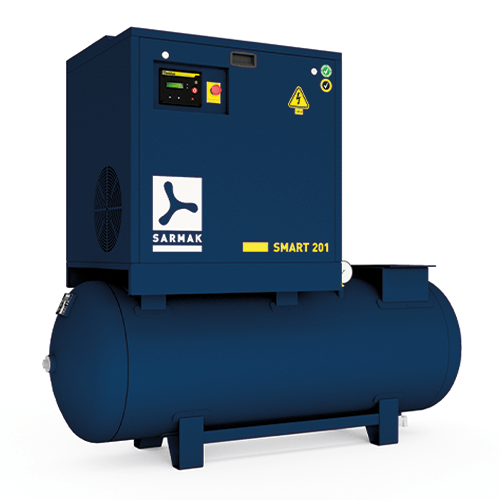

SMART 201	10	145.0	2.00	70.6	15	20	500	68	3/4"	1900	830	1.679	495
SMART 300	7.5	108.7	3.20	113.0	18.5	25	750	69	1"	1950	860	1.893	595
SMART 301	10	145.0	2.60	91.8	18.5	25	750	69	1"	1950	860	1.893	595
SMART 400	7.5	108.7	3.65	128.8	22	30	750	69	1"	1950	860	1.893	655
SMART 401	10	145.0	3.12	110.1	22	30	750	69	1"	1950	860	1.893	655

* BÜTÜN PERFORMANS DEĞERLERİ CAGI PNEUROP / PN 2 CPTC 2 NORMLARINA GÖREDİR. SERBEST HAVA VERİMİ, NOMİNAL ÇALIŞMA BASINÇLARINDA (7 BAR - 9,5 BAR) ÖLÇÜLMÜŞTÜR.
GARANTİ TOLERANSLARI: NOMİNAL ŞARTLAR ESAS ALINARAK VERİLEN DEBİ VE SPESİFİK GÜÇ İHTİYACI ISO 1217-EK C STANDARDINA UYGUN OLARAK BELİRTİLEN TOLERANSLARA GÖRE GARANTİ EDİLİR.

STANDARTLAR: SERBEST HAVA VERİMİ - BASINÇ (CAGI PNEUROP PN2CPTC2 - ISO1217-EK C), SES SEVİYESİ (CAGI PNEUROP PN8NTC2), KALİTE (ISO9001:2015)

SARMAK MAKİNA A.Ş. TESİSLERİNDE ÜRETİLEN SMART SERİSİ KOMPRESÖRLER BÜYÜK BİR TİTİZLİK VE ÜSTÜN TEKNOLOJİYLE ÜRETİLİR. HER BİR ÜNİTE, ÜRETİM TESİSİMİZİN MODERN TEST MERKEZİNDEKİ ‘FONKSİYON VE PERFORMANS TESTLERİ’NDEN GEÇİRİLİP, MÜHENDİSLERİMİZCE KALİTE KONTROLÜ YAPILDIKTAN SONRA KULLANICILARA "İLK-ÇALIŞTIRMA"YA UYGUN ŞEKİLDE TESLİM EDİLMEKTEDİR.
